Ventiladores Tubulares Centrífugos en Línea KCB / KCD ATC en México
Los ventiladores tubulares centrífugos en línea Serie KC (KCB y KCD) ATC están diseñados para aplicaciones comerciales e industriales de inyección y extracción de aire donde se requiere alto rendimiento, mayor presión estática, eficiencia energética y construcción de servicio pesado. Son ideales para instalación en ductos, ofreciendo un diseño compacto tipo “en línea” con desempeño superior frente a opciones axiales.
¿Qué es un ventilador tubular centrífugo en línea?
Un ventilador tubular centrífugo es un equipo que mueve grandes volúmenes de aire a través de ductos, generando mayor presión estática que un ventilador axial convencional. Esto lo vuelve ideal para sistemas HVAC, campanas de extracción, ventilación en espacios confinados y procesos industriales con pérdidas por ductería, filtros o codos.
Aplicaciones industriales y comerciales
- - Campanas de extracción en restaurantes
- - Sistemas HVAC (ventilación, aire acondicionado y calefacción)
- - Hospitales y hoteles
- - Estacionamientos subterráneos
- - Centros comerciales
- - Industria automotriz, minera y petrolera
- - Industria textil y acerera
- - Procesos industriales de pintura, manufactura y extracción en ductos
Modelos disponibles: Serie KC ATC
La Serie KC está disponible en distintas configuraciones para adaptarse a caudal, presión y montaje:
- - KCB – Transmisión por poleas y bandas (mayor flexibilidad de ajuste)
- - KCD – Transmisión directa (direct drive) para simplicidad y menor mantenimiento
- - 9 tamaños disponibles
- - Diámetros de turbina desde 10 1/4” hasta 24 5/8”
- - Configuraciones Clase I y Clase II
- - Rotación CW y CCW
- - Construcción anti-chispa Tipo A, B o C (AMCA)
Características técnicas
Construcción industrial de servicio pesado
- - Carcasa en acero al carbón soldada herméticamente
- - Pintura electrostática poliéster horneada anticorrosiva
- - Turbina de álabes atrasados de alta eficiencia
- - Balanceo estático y dinámico para menor vibración
- - Ejes en acero SAE 1045 rectificado
- - Rodamientos industriales de servicio pesado para operación continua
Opciones de instalación y accesorios
- - Descarga horizontal o vertical
- - Montaje en piso o techo
- - Accesorios disponibles: malla, dren, puerta de inspección, cubrebandas, base soporte
Ventajas competitivas
- - Mayor eficiencia energética
- - Operación silenciosa (según configuración y condiciones)
- - Ahorro de espacio por diseño en línea
- - Alta resistencia a la corrosión
- - Diseño para servicio continuo
- - Excelente opción para ducterías con resistencia al flujo
Especificaciones técnicas generales
Condiciones estándar de operación:
- 0 metros sobre el nivel del mar
- 21°C (70°F)
- Densidad del aire: 0.075 lb/ft³
Disponibles con curvas de operación certificadas bajo estándar AMCA 301.
¿Cómo seleccionar el ventilador tubular correcto?
Para una selección precisa del ventilador tubular centrífugo en línea se recomienda definir:
- - CFM (caudal requerido)
- - Presión estática total (in. W.G.)
- - Altitud sobre el nivel del mar
- - Temperatura de operación
- - Tipo de aplicación (aire limpio, grasa, polvo, etc.)
- - Orientación de descarga y restricciones de instalación
Nomenclatura:
1. Modelo del Ventilador.
2. Tipo de Trasmisión.
I. Poleas y Bandas (B) - II. Directo (D)
3. Tamaño de Ventilador
4. Rotación de la Turbina:
CW - Sentido Reloj - CCW - Sentido contra Reloj
5. Clase Constructiva del Ventilador
I – Clase I - II – Clase II
Precios
| MODELO | P. PÚBLICO CLASE I |
P. PÚBLICO CLASE II |
|---|---|---|
| KCB/D-10 | $ 28,846.00 | $ 32,989.00 |
| KCB/D-12 | $ 29,444.00 | $ 33,449.00 |
| KCB/D-13 | $ 32,542.00 | $ 34,521.00 |
| KCB/D-15 | $ 34,752.00 | $ 38,936.00 |
| KCB/D-16 | $ 35,813.00 | $ 40,787.00 |
| KCB/D-18 | $ 38,518.00 | $ 42,883.00 |
| KCB/D-20 | $ 44,869.00 | $ 49,473.00 |
| KCB/D-22 | $ 51,016.00 | $ 57,383.00 |
| KCB/D-24 | $ 60,123.00 | $ 66,604.00 |
NOTA:*No Incluye Motor y Transmisión .
*No incluye accesorios
| MODELO | P. PÚBLICO CLASE I |
P. PÚBLICO CLASE II |
|---|---|---|
| KCBR-10 | $ 34,987.00 | $ 40,230.00 |
| KCBR-12 | $ 36,256.00 | $ 41,686.00 |
| KCBR-13 | $ 42,263.00 | $ 48,602.00 |
| KCBR-15 | $ 45,547.00 | $ 52,350.00 |
| KCBR-16 | $ 51,627.00 | $ 59,370.00 |
| KCBR-18 | $ 62,037.00 | $ 71,336.00 |
| KCBR-20 | $ 69,312.00 | $ 79,708.00 |
| KCBR-22 | $ 73,284.00 | $ 84,276.00 |
| KCBR-24 | $ 83,954.00 | $ 96,551.00 |
NOTA:*No Incluye Motor y Transmisión.
*No incluye accesorios.

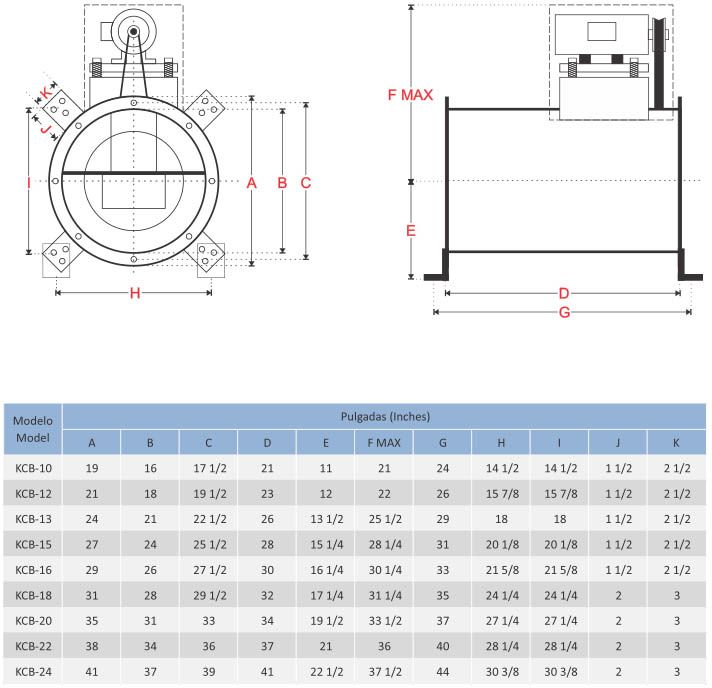

Dimensiones Generales:
Nuestro equipo puede ayudarte a seleccionar el modelo ideal según tu proyecto.
Compra ventiladores tubulares industriales en México
En ExtractoresdeAire.mx ofrecemos asesoría técnica para seleccionar el ventilador centrífugo tubular ideal según CFM, presión estática y condiciones de operación. Contáctanos para cotización inmediata y selección técnica especializada.
