Sonido y Vibración
I. Almohadillas de Hule Tipo Modular.
La línea de almohadillas Modulares M ha sido especialmente diseñada para aplicaciones donde es necesario evitar el contacto entre los equipos y la superficie dura del piso de concreto asi eliminando ruido y vibraciones de alta frecuencia, aprovechando la deflexión del hule. Cada hoja esta formada por 81 modulos cuadrados de 4.5 cm x 4.5 cm con un espeosr de 2.1 cm unidos por una membrana delgada hace que se puedan cortar facilmente los módulos necesarios para cualquier tipo de aplicación.
Precios:
MODELO | COLOR | MODULOS/ HOJA | CARGA/MODULO (Kg.) | PRECIO M.N. |
---|---|---|---|---|
M-35 | ROJO | 81 | 40 | $ 9,864.00 |
M-50 | NEGRO | 81 | 80 | $ 9,864.00 |
M-70 | AMARILLO | 81 | 120 | $ 9,864.00 |
Especificaciones Técnicas:
II. Tacones de Hule.
A. Modelo NS Los Tacones de hule Modelo NS, estan fabricados en hule y/o neopreno en colores rojo y negro. Esta línea es ideal para eliminar vibraciones de alta frecuencia en equipos y ventiladores pequeños con altas revoluciones por minuto (1000 RPMen adelante) para aplicaciones no críticas.
B. Modelo NT Los Tacones de hule Modelo NT estan fabricados en hule nitrilo y/o neopreno en colores rojo, verde, negro, gris, amarillo, azul y su código de colores determina la dureza y la carga que soportan. Estos tacones son los mas comunes en la industria y son mas eficientes que las almohadillas y los tacones NS por su mayor deflexión. Su aplicación principal es para la industria HVAC en los equipos de ventilación, calefacción, aire acondicionado, refrigeración en donde se requiere un sistema económico para eliminar las vibraciones y ruido.
Precios:
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
NS-C25 | ROJO | 4-30 | 9-66 | $ 451.00 |
NS-C50 | ROJO | 10-50 | 22-110 | $ 523.00 |
NS-C175 | NEGRO | 40-75 | 88-165 | $ 1,066.00 |
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
NT-A45 | ROJO | 19-31 | 42-68 | $ 629.00 |
NT-A75 | VERDE | 30-47 | 66-103 | $ 629.00 |
NT-A125 | NEGRO | 45-70 | 99-154 | $ 629.00 |
NT-B100 | ROJO | 40-80 | 88-185 | $ 994.00 |
NT-B150 | VERDE | 50-98 | 110-216 | $ 994.00 |
NT-B235 | NEGRO | 75-126 | 165-277 | $ 994.00 |
NT-B380 | GRIS | 120-200 | 264-440 | $ 994.00 |
NT-B500 | AMARILLO | 150-220 | 330-484 | $ 994.00 |
NTD-260 | VERDE | 90-150 | 198-330 | $ 1,745.00 |
NTD-400 | NEGRO | 150-222 | 330-488 | $ 1,745.00 |
NTD-600 | GRIS | 200-300 | 484-660 | $ 1,745.00 |
NTD-1000 | AMARILLO | 300-400 | 660-880 | $ 1,745.00 |
NTD-3000 | AZUL | 400-600 | 880-1,320 | $ 2,361.00 |
Especificaciones Técnicas:
III. Colgantes de Hule.
Los Colgantes de Hule (nitrilo/neopreno) modelo NC han sido especificamente desarrollados para colgar equipos, ductos, tuberias o elementos ligeros que tradicionalmente son soportados con alambre y cadenas para eliminar las vibraciones de alta frecuencia.
Precios:
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
NC-60 | VERDE | 27 | 59 | $ 666.00 |
NC-95 | NEGRO | 43 | 95 | $ 666.00 |
NC-150 | GRIS | 68 | 150 | $ 666.00 |
NC-220 | AMARILLO | 100 | 220 | $ 666.00 |
Especificaciones Técnicas:
IV. Resortes.
A.Soportes de Resorte Libre Modelo RSL La línea RSL de resorte libre tipo B, C y D es la solución ideal para eliminar vibraciones transmitidas en las aplicaciones HVAC donde se requiere una deflexión de 2.5 cm (1") o mayor. Estos soportes pueden ser libre o bien fijos a traves de los tornillos en la tapa y base que sujetan a u sujetador ubicado dentro de los resortes.
B.Soporte autocontenidos de un Resorte Modelo RSA. Los soportes autocontenidos RSA han sido especialmente diseñados para aplicaciones críticas donde la estructura de soporte de fundición que envuelve al resorte da la estabilidad y la protección necesaria para eliminar vibraciones en una gran gama de frecuencia (RPM menores de 1200) en equipos como enfriadores, comprensores, ventiladores, etc.
Precios:
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
RSL-B5 | AMARILLO | 13-36 | 27-79 | $ 2,549.00 |
RSL-B10 | CAFÉ | 34-90 | 75-198 | $ 2,549.00 |
RSL-B20 | NEGRO | 36-120 | 79-264 | $ 2,549.00 |
RSL-B30 | AZUL | 45-137 | 99-301 | $ 2,549.00 |
RSL-B40 | ROJO | 54-176 | 119-387 | $ 2,549.00 |
RSL-B50 | NARANJA | 77-238 | 169-524 | $ 2,549.00 |
RSL-C17 | NEGRO | 34-136 | 75-299 | $ 3,049.00 |
RSL-C26 | AMARILLO | 45-186 | 99-409 | $ 3,049.00 |
RSL-C35 | VINO | 79-210 | 174-462 | $ 3,049.00 |
RSL-C40 | BLANCO | 90-227 | 198-499 | $ 3,049.00 |
RSL-C50 | NARANJA | 102-263 | 224-579 | $ 3,049.00 |
RSL-C65 | CAFÉ | 125-295 | 275-649 | $ 3,049.00 |
RSL-C80 | AZUL | 159-354 | 350-779 | $ 3,049.00 |
RSL-C95 | VERDE | 170-480 | 374-1,056 | $ 3,049.00 |
RSL-D100 | PLATA | 350-800 | 770-1,760 | $ 3,594.00 |
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
RSA-B5 | AMARILLO | 13-36 | 27-79 | $ 3,218.00 |
RSA-B10 | CAFÉ | 34-90 | 75-198 | $ 3,218.00 |
RSA-B20 | NEGRO | 36-120 | 79-264 | $ 3,218.00 |
RSA-B30 | AZUL | 45-137 | 99-301 | $ 3,218.00 |
RSA-B40 | ROJO | 54-176 | 119-387 | $ 3,218.00 |
RSA-B50 | NARANJA | 77-238 | 169-524 | $ 3,218.00 |
RSA-C17 | NEGRO | 34-136 | 75-299 | $ 3,763.00 |
RSA-C26 | AMARILLO | 45-186 | 99-409 | $ 3,763.00 |
RSA-C35 | VINO | 79-210 | 174-462 | $ 3,763.00 |
RSA-C40 | BLANCO | 90-227 | 198-499 | $ 3,763.00 |
RSA-C50 | NARANJA | 102-263 | 224-579 | $ 3,763.00 |
RSA-C65 | CAFÉ | 125-295 | 275-649 | $ 3,763.00 |
RSA-C80 | AZUL | 159-354 | 350-779 | $ 3,763.00 |
RSA-C95 | VERDE | 170-480 | 374-1,056 | $ 3,763.00 |
RSA-D100 | PLATA | 350-800 | 770-1,760 | $ 5,213.00 |
Especificaciones Técnicas:

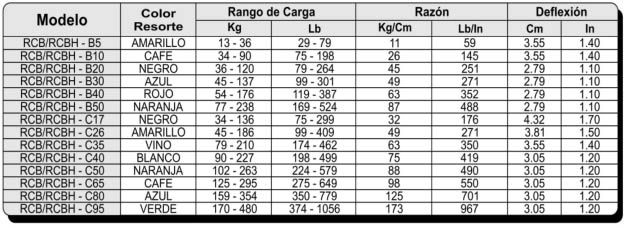

V. Colgantes de Resorte.
A. Resorte con Bastidor Modelo RCB Los Colgantes RCB estan compuestos por un resorte tipo B o C, un Bastidor de acero y una copa de hule que esta insertada en la base del bastidor para evitar el roce de metal-metal del resorte con el bastidor y de igual manera de la varilla de soporte con el resorte.
B.Resorte con Bastidor y Hule Modelo RCBH. Los Modelos RCBH son los mejores colgantes tipo resorte-bastidor en el mercado, pues a parte de tener las mismas especificaciones de los colgantes RCB, están diseñados con un tacón de gran deflexión en la parte superior que lo hace excelente para vibraciones de alta frecuencia en aplicaciones críticas.
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
RCB-B5 | AMARILLO | 13-36 | 27-79 | $ 2,075.00 |
RCB-B10 | CAFÉ | 34-90 | 75-198 | $ 2,075.00 |
RCB-B20 | NEGRO | 36-120 | 79-264 | $ 2,075.00 |
RCB-B30 | AZUL | 45-137 | 99-301 | $ 2,075.00 |
RCB-B40 | ROJO | 54-176 | 119-387 | $ 2,075.00 |
RCB-B50 | NARANJA | 77-238 | 169-524 | $ 2,075.00 |
RCB-C17 | NEGRO | 34-136 | 75-299 | $ 3,432.00 |
RCB-C26 | AMARILLO | 45-186 | 99-409 | $ 3,432.00 |
RCB-C35 | VINO | 79-210 | 174-462 | $ 3,432.00 |
RCB-C40 | BLANCO | 90-227 | 198-499 | $ 3,432.00 |
RCB-C50 | NARANJA | 102-263 | 224-579 | $ 3,432.00 |
RCB-C65 | CAFÉ | 125-295 | 275-649 | $ 3,432.00 |
RCB-C80 | AZUL | 159-354 | 350-779 | $ 3,432.00 |
RCB-C95 | VERDE | 170-480 | 374-1,056 | $ 3,432.00 |
MODELO | COLOR | RANGO DE CARGA | PRECIO M.N. | |
---|---|---|---|---|
Kg. | Lb. | |||
RCBH-B5 | AMARILLO | 13-36 | 27-79 | $ 2,482.00 |
RCBH-B10 | CAFÉ | 34-90 | 75-198 | $ 2,482.00 |
RCBH-B20 | NEGRO | 36-120 | 79-264 | $ 2,482.00 |
RCBH-B30 | AZUL | 45-137 | 99-301 | $ 2,482.00 |
RCBH-B40 | ROJO | 54-176 | 119-387 | $ 2,492.00 |
RCBH-B50 | NARANJA | 77-238 | 169-524 | $ 2,482.00 |
RCBH-C17 | NEGRO | 34-136 | 75-299 | $ 4,210.00 |
RCBH-C26 | AMARILLO | 45-186 | 99-409 | $ 4,210.00 |
RCBH-C35 | VINO | 79-210 | 174-462 | $ 4,210.00 |
RCBH-C40 | BLANCO | 90-227 | 198-499 | $ 4,210.00 |
RCBH-C50 | NARANJA | 102-263 | 224-579 | $ 4,210.00 |
RCBH-C65 | CAFÉ | 125-295 | 275-649 | $ 4,210.00 |
RCBH-C80 | AZUL | 159-354 | 350-779 | $ 4,210.00 |
RCBH-C95 | VERDE | 170-480 | 374-1,056 | $ 4,210.00 |
